DY-NHN耐火泥是一種含氧化硅的塑性耐火材料，在高溫金屬液的作用下生成獨(dú)特的SIC+C+SIO2玻璃化組織，此玻璃化組織表面光滑，金屬液表面的渣難以粘附，極易清除浮渣，有突出的抗表面剝落和抗侵蝕性能，可作為熱金屬傳輸設(shè)備的新材料和修補(bǔ)料。

適用范圍

普通沖天爐的筑爐材料；

各種鑄鐵、鋼水澆包，周轉(zhuǎn)包的修包材料及修補(bǔ)料；

水冷沖天爐出鐵口、電弧爐爐蓋和爐嘴的修補(bǔ)料；

無(wú)芯感應(yīng)電爐爐領(lǐng)封口、出鐵口的筑爐材料和修補(bǔ)材料。

優(yōu)點(diǎn)與特性

耐高溫，有優(yōu)異的熱強(qiáng)度；

良好的保溫性能；

抗金屬和渣的侵蝕能力；

耐火泥表面的渣極易清理。

使用方便，可操作性強(qiáng)。

使用目的

盛裝優(yōu)質(zhì)，高溫的金屬液體.

抗侵蝕，浮渣少，提高鑄造產(chǎn)品的質(zhì)量.

使用壽命長(zhǎng)，成本減少.

提高工作效率，降低工人的勞動(dòng)強(qiáng)度。

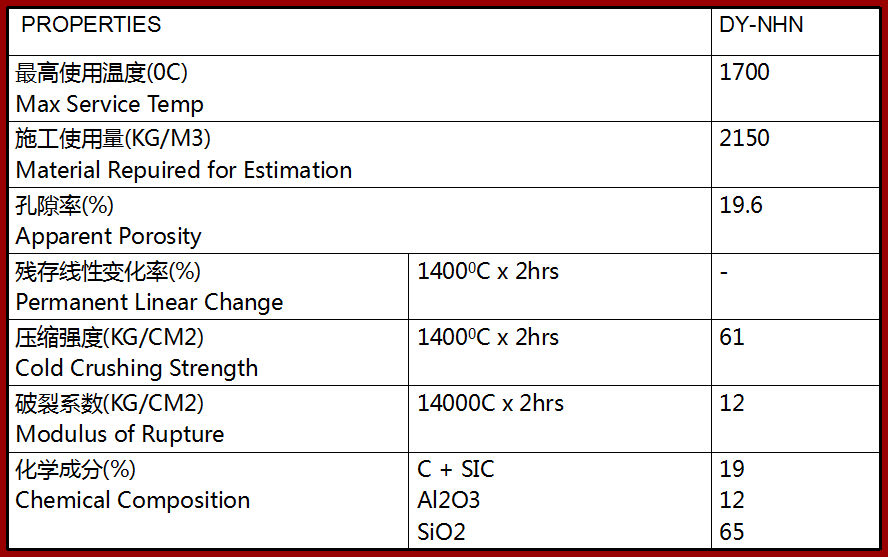

規(guī)格參數(shù)

品質(zhì)特點(diǎn)

耐侵蝕性

使用時(shí)因表面的GLASS化現(xiàn)象和以耐侵蝕性非常好的SIC+C，SIO2體系的復(fù)合體為主成分，所以耐侵蝕性非常，現(xiàn)在不僅減少了侵蝕和附著物，而且可以很容易去除殘余鐵水和爐渣.

實(shí)用性

不必使用任何工具，可以在任何部位施工，而且對(duì)局部修補(bǔ)非常容易，所以有很好的實(shí)用性

安全性

由于選用了在熱的環(huán)境下有良好的安全性能的材料，所以在高溫下有很好的安全性.

施工要領(lǐng)

1.適用范圍

DY-NHN耐火土是高硅酸耐火爐壁修補(bǔ)料，采用了精選硅酸原料并加入特殊的無(wú)機(jī)化合物而制成，為方便使用將耐火泥裝入到塑料袋里后再用紙箱包裝.本施工要領(lǐng)書只適用在我司生產(chǎn)的DY-NHN上，根據(jù)現(xiàn)場(chǎng)的環(huán)境不同，要與我司的技術(shù)人員協(xié)商來(lái)改變施工工藝.

2.產(chǎn)品保管

1)因DY-NHN中含有特殊的無(wú)機(jī)化合物，與空氣接觸時(shí)會(huì)硬化，所以要在干燥的室內(nèi)保管.

2)不要直接放置在地面上，要放在厚的紙板或木板上.

3)如要堆放在野外時(shí)要用防水布等遮蓋物來(lái)遮蓋.

3.施工方法

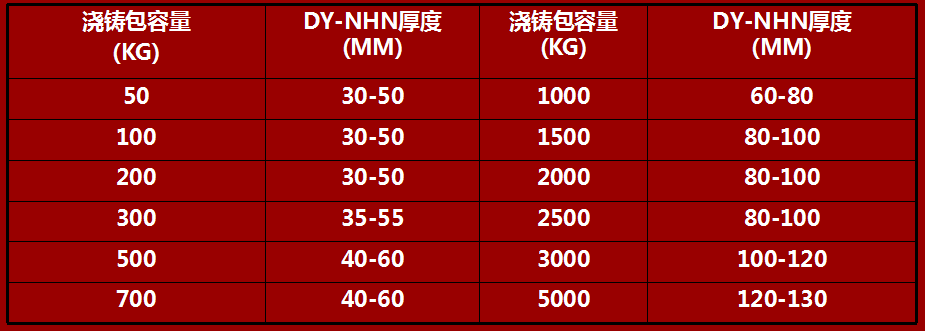

1)施工在澆包內(nèi)壁時(shí)，DY-NHN的厚度根據(jù)澆鑄包的容量大小而不同，一般情況下500Kg的澆鑄包DY-NHN的厚度在40-60MM，如果DY-NHN的厚度太小，會(huì)使外層的鋼板有燒紅現(xiàn)象有可能會(huì)使金屬液滲出，所以薄弱地方是修補(bǔ)厚一點(diǎn).

2)修補(bǔ)要領(lǐng)是先在將要修補(bǔ)的澆鑄包里用黏土或灰泥以適當(dāng)?shù)乃畞?lái)攪拌均勻后薄薄地涂抹在內(nèi)壁上.之后用手取出適當(dāng)量的DY-NHN直接涂掛在上面并用榔頭夯實(shí)；

如果耐火泥水分蒸發(fā)而硬化不好修補(bǔ)時(shí)，稍加水浸潤(rùn)后就可以使用(但是不要用太多的水，會(huì)影響使用壽命)；

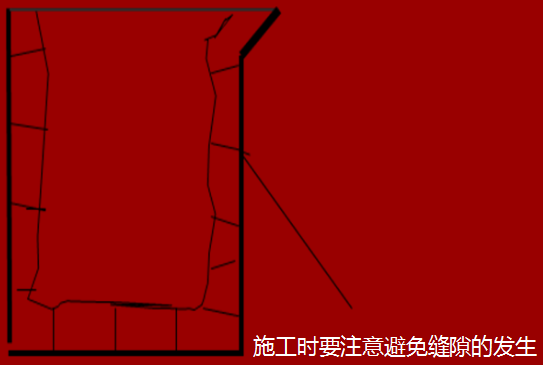

在修補(bǔ)時(shí)，耐火泥的連接處若有縫隙，會(huì)有金屬液滲出的危險(xiǎn)，所以要充分地夯實(shí).

4.烘干及升溫

1)澆包涂抹完DY-NHN后要充分預(yù)熱，首先用干燥的木材來(lái)徐徐干燥3--5個(gè)小時(shí)，之后用火爐或烤槍用小火烘烤，慢慢加大火力，直至烘干到DY-NHN耐火土成紅色時(shí)即可盛裝金屬液.按照這樣的烘烤工藝，會(huì)使?jié)舶氖褂脡勖娱L(zhǎng)，所以即便是自然干燥也要用充分的時(shí)間來(lái)干燥.

在沒(méi)有充分的預(yù)熱下用火爐或烤槍急劇加熱時(shí)會(huì)使DY-NHN表面象面包狀向上膨脹，此現(xiàn)象是DY-NHN里面的水分因急劇膨脹而使已經(jīng)GLASS化的表面拱出產(chǎn)生的，此現(xiàn)象雖仍可使用但會(huì)影響使用壽命.

所以在水份沒(méi)有去除之前要徐徐加熱，等到去除了70-80%后可快速加熱.

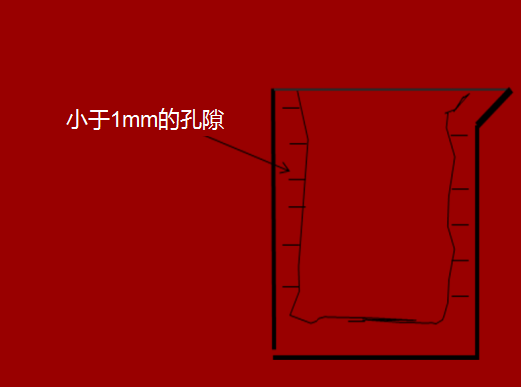

為了充分去除水份在澆鑄包的后面和前面用1MM左右的鐵絲來(lái)扎排氣孔，這樣可防止在烘干過(guò)程中表皮膨脹現(xiàn)象.

2)自然干燥時(shí)不用擔(dān)心因?yàn)镈Y-NHN的表面逐步GLASS化而出現(xiàn)裂紋.此裂紋用烤槍加熱到800℃以上時(shí)會(huì)粘合到一起，所以盛裝金屬液無(wú)任何問(wèn)題，生產(chǎn)結(jié)束后由于澆鑄包的逐步冷卻也會(huì)產(chǎn)生裂紋，再使用時(shí)因加熱裂紋會(huì)重新粘合起來(lái)，所以再使用時(shí)無(wú)任何影響.

3)在使用過(guò)程中若發(fā)現(xiàn)澆鑄包外部鐵皮發(fā)紅，且有少量金屬液滲出，此時(shí)也可用上述同樣的方式來(lái)局部維修即可.

4)修補(bǔ)完剩余的DY-NHN，如果直接放置在空氣中會(huì)硬化，應(yīng)把剩余的DY-NHN裝回到塑料袋里密封保存，以便下次使用.
